Инновации в инженерии: функционал конвертации проектов и анализ целостности систем в nanoCAD BIM Вентиляция
11 ноября 2024
Илья Горда
Илья Горда
Технический специалист по направлению «Архитектура и строительство», компания «АйДиТи»
Введение

Компания «Нанософт», ведущий отечественный производитель систем автоматизированного проектирования (САПР) и технологий информационного моделирования (ТИМ), постоянно совершенствует функционал своих продуктов. Одним из таких активно развивающихся решений является программное обеспечение nanoCAD BIM Вентиляция, в свежем релизе которого открыты новые возможности. Подробному разбору некоторых важных новинок и посвящена эта статья.

Материал будет полезен инженерам-проектировщикам ОВиК, которые стремятся автоматизировать рутинные процессы и минимизировать количество ошибок при проектировании систем вентиляции и кондиционирования. Он посвящен двум важным аспектам программы nanoCAD BIM Вентиляция:

  • настройке или конвертации проектов, выполненных в ранних версиях программы;
  • анализу инженерных систем, выполненных в nanoCAD BIM Вентиляция, начиная с версии 23.1.

Конвертация проектов

Для чего необходима конвертация проекта и с чем это может быть связано? Давайте детально разберемся.

Ранее при проектировании инженерных систем в программе nanoCAD BIM Вентиляция мы работали только со статической графикой, которую могли импортировать непосредственно в объект проекта (компонент) напрямую из доступных форматов: *.3ds, *.dwg, *.ifc, *.step, *.stp. В таком случае графика считается скорее опцией, чем самостоятельным компонентом.

В nanoCAD BIM Вентиляция реализована работа с параметрической графикой, созданной с помощью модуля «3D» Платформы nanoCAD. Таким образом, используемая графика может быть двух типов: статической и параметрической (рис. 1).

Рис. 1.
Рис. 1.
Виды графики

Такое деление мы можем видеть и в Менеджере проекта программы nanoCAD BIM Вентиляция (рис. 2).

Рис. 2.
Рис. 2.
Менеджер проекта, категория Графика

В связи с этим графика перестала быть опцией и является самостоятельным компонентом проекта. Поэтому если проект разрабатывался, скажем, в 22-й версии программы, то для продолжения работы с ним в 23-й версии и следующих необходимо выполнить конвертацию графики с помощью команды CADWISE_CONVERT_GRAPHICS. Также помимо графики самостоятельным компонентом стала Точка подключения, статус которой относился больше к опции, которой наделяют компонент. Теперь Точка подключения входит в перечень компонентов в Менеджере проекта (рис. 3) и создать ее можно через команду Создать новый компонент по шаблону. Такое решение является одним из шагов к одновременной работе над проектом инженеров сразу нескольких специальностей в одном информационном пространстве.

Рис. 3.
Рис. 3.
Менеджер проекта, категория Точки подключения

Поэтому, чтобы продолжить работу в nanoCAD BIM Вентиляция, начиная с 23-й версии, необходимо выполнить конвертацию Точек подключения с помощью команды CADWISE_CONVERT_CONNECTION_POINTS.

Рассмотрим подробнее рекомендуемую последователь выполнения конвертации проекта.

Шаг 1. Конвертация графики

После запуска nanoCAD BIM Вентиляция и открытия проекта, выполненного в предыдущей версии, необходимо открыть любое представление модели и произвести конвертацию графики, указав в командной строке CADWISE_CONVERT_GRAPHICS. После этого программа будет автоматически выполнять конвертацию графики компонентов и размещать их в определенном разделе Менеджера проекта (см. рис. 2). На рис. 4 представлены отображения модели до конвертации и после.

Рис. 4.
Рис. 4.
3D-вид систем вентиляции
Шаг 2. Конвертация Точек подключения

После конвертации графики компонентов проекта необходимо выполнить перенос Точек подключения. Для этого в командной строке необходимо ввести CADWISE_CONVERT_CONNECTION_POINTS, после чего программа будет автоматически выполнять конвертацию Точек подключения и размещать их в определенном разделе Менеджера проекта (см. рис. 3). На рис. 5 представлено отображение компонента типа Вход в систему до конвертации и после.

Рис. 5.
Рис. 5.
3D-вид Точки подключения

Таким образом, в nanoCAD BIM Вентиляция происходит конвертация проектов, выполненных в предыдущих версиях ПО. После выполнения указанных операций можно приступать к работе.

Анализ целостности систем

В nanoCAD BIM Вентиляция, начиная с версии 23.1, появилась функция, которая позволяет отображать воздуховоды в различных цветах, основываясь на скорости потока воздуха. Это нововведение значительно упрощает инженерам задачу выбора и проверки подходящих воздуховодов в ходе проектирования. Существуют два способа проверки целостности системы: графический и опциональный (рис. 6).

Рис. 6.
Рис. 6.
Способы поиска ошибок построения систем

После того как пользователь выполнил построение системы вентиляции (разместил в модели необходимое оборудование: воздухораспределители, воздуховоды и вход в систему), необходимо настроить расцветку воздуховодов по скорости. Для этого выбираем и открываем компонент, который относится к оборудованию типа Вход в систему (рис. 7). Такое оборудование можно найти и открыть либо из пространства модели, либо из Менеджера проекта.

Рис. 7.
Рис. 7.
Открытие оборудование типа Вход в систему

После этого в окне Структура компонента необходимо выбрать Вход в систему вентиляции и в строке Таблица цветов окна BIM Свойства нажать кнопку Collection (рис. 8).

Рис. 8.
Рис. 8.
Оборудование типа Вход в систему вентиляции

Откроется диалоговое окно Таблица цветов, в котором следует нажать кнопку Сбросить изменения (рис. 9).

Рис. 9.
Рис. 9.
Сброс изменений

После этого программа подгрузит стандартную таблицу цветов, которую можно настраивать по требованиям организации (рис. 10).

Рис. 10.
Рис. 10.
Настроенная таблица цветов

Теперь если в Менеджере проекта зайти в компонент проектируемого здания и выделить необходимый вид, появится нужная нам информация в окне BIM Свойства, где необходимо выбрать режим подсветки По расчетной скорости (рис. 11).

Рис. 11.
Рис. 11.
Выбор режима подсветки

На этом этапе мы настроили отображение вентиляционных систем и готовы перейти к поиску и анализу ошибок. Наглядно разберем типовые ошибки, найденные графическим способом.

Часто встречающиеся ошибки

При проектировании в трехмерной среде пользователь зачастую допускает неточности в процессе размещения и подключения оборудования. Кроме того, существует риск появления ошибки на стадии заполнения BIM-свойств компонента (табл. 1).

Таблица 1. Типовые ошибки и способы их решения

Описание и решение ошибки
Описание и решение ошибки

Диффузор размещен в пространстве модели и некорректно подключен к воздуховоду. Расстояние между точками подключения воздуховода и диффузора составляет ∆L=2 мм.

Решение: необходимо выбрать точку подключения воздухораспределителя и через привязку Узел подключиться к воздуховоду.

Описание и решение ошибки
Описание и решение ошибки

Выполнена трассировка воздуховодов. На магистральном участке установлен тройник, от которого идет ответвление. В месте соединения тройника и левого воздуховода имеется разрыв ∆L=1 мм.

Решение: необходимо выбрать точку подключения воздуховода и через привязку Узел подключиться к тройнику.

Описание и решение ошибки
Описание и решение ошибки

Выполнена трассировка воздуховодов. Имеется магистральный участок, в конце которого установлена заглушка. Проверено подключение заглушки к воздуховоду. Соединение выполнено корректно, но элемент не учитывается в расчете и программа сигнализирует об ошибке подключения.

Решение: необходимо через Менеджер проекта открыть этот компонент в разделе Проект. Затем в Менеджере проекта (раздел Структура компонента) проверить наличие установленного типа оборудования. Добавить тип оборудования Заглушка с указанием точки подключения и завершить редактирование компонента.

Описание и решение ошибки
Описание и решение ошибки

Выполнена трассировка воздуховодов. Система целостна. По умолчанию фиолетовый оттенок на данных участках сигнализирует о скорости воздуха V>> 12 м/с. Возможные причины повышенной расчетной скорости воздуха:

  • указан некорректный расход воздуха на воздухораспределителях/воздухозаборниках;
  • некорректно подобрано сечение воздуховода.

Решение: в окне BIM Свойства проверить параметры расхода воздуха на воздухораспределителях/воздухозаборниках. В дальнейшем проверить правильность выбора сечений воздуховодов.

Внимание!

Все элементы, не подключенные к системе вентиляции и не участвующие в расчетах, отображаются в пространстве модели согласно установленному цвету слоя EVOS, в котором и размещаются компоненты проекта. Поэтому если необходимо подсвечивать неподключенные компоненты другим цветом, нужно поменять цвет слоя на требуемый.

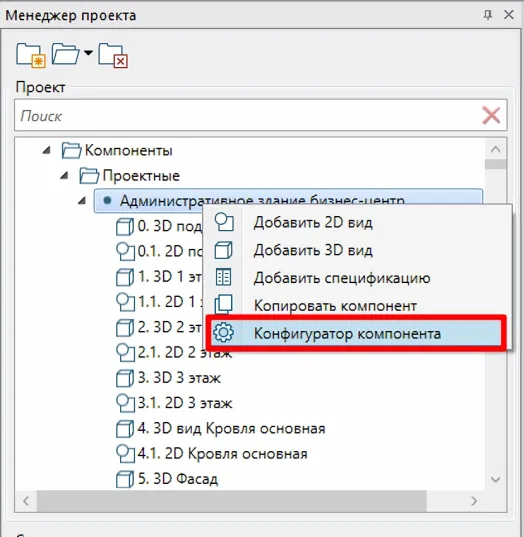

Наряду с графическим способом рассмотрим и опциональный. Чтобы проверить целостность системы, необходимо выделить в Менеджере проекта компонент моделируемого здания, нажать правую кнопку мыши, а затем выбрать Конфигуратор компонента из предложенного списка (рис. 12).

Рис. 12.
Рис. 12.
Добавление опции

Далее в списке опций следует найти системную опцию Проверки и добавить в компонент моделируемого здания (рис. 13).

Рис. 13.
Рис. 13.
Конфигуратор компонента, добавление опции Проверки

Теперь в компонент Административное здание бизнес-центр добавлена опция Проверки, позволяющая анализировать корректность построения систем вентиляции. Чтобы ее включить, нужно в компоненте здания (окно BIM Свойства, строка Проверять разрывы в вентиляционных системах) установить значение Да (рис. 14).

Рис. 14.
Рис. 14.
Включение режима проверки и уведомление

С этого момента программа начнет в автоматическом режиме уведомлять пользователя о найденных ошибках. Все разрывы будут отображаться в журнале оповещений, куда можно зайти двумя способами:

  • перейти по ссылке во всплывающем уведомлении;
  • ввести CADWISE_RESTORE_PALETTE_NOTIFICATION_LOG в командной строке.

Журнал оповещений позволяет аналитически выявлять неточности построения инженерных систем. С его помощью пользователь может отследить тип компонента и место, где произошел разрыв. Например, обратившись к журналу оповещений, можно найти ошибку (рис. 15), которую ввиду массивности проектируемых систем достаточно сложно отыскать визуально.

Рис. 15.
Рис. 15.
Поиск ошибок с помощью журнала оповещений

Какой бы незаметной ни была ошибка, система оповещения не дремлет и автоматически укажет на нее пользователю. После этого потребуется только скорректировать построенную модель: в случае, показанном на рис. 15, – установить заглушку или решетку воздухораспределителя/воздухозаборника.

Заключение

Как уже сказано, программные решения компании «Нанософт» находятся в постоянном и интенсивном развитии. Разрабатываются новые и новые средства автоматизации создания информационной модели. Наглядный тому пример – новинки программы nanoCAD BIM Вентиляция. Новая версия продукта пополнила арсенал инженера-проектировщика функциональным и удобным инструментарием поиска ошибок и анализа смоделированных систем вентиляции. В свою очередь это позволяет уменьшить трудозатраты при выполнении проекта, минимизировать количество ошибок, а значит повысить качество выпускаемой документации и проекта в целом.
