nanoCAD Конструкции PS. Конструктив на скорости х3
22 августа 2024
Юрий Козырев
Юрий Козырев
Заместитель руководителя департамента консалтинга Академии BIM

В линейке решений компании «Нанософт» заметное место занимает программа nanoCAD Конструкции PS, предназначенная для конструкторов. Решение состоит из трех модулей: «КЖ», «Фундаменты», «Оформление». Эта статья посвящена основному модулю – «КЖ».

Несмотря на то что nanoCAD Конструкции PS – 2D-решение, это не просто набор «плоских умных блоков», как в AutoCAD, а целая система быстрого создания комплектов чертежей марок КЖ и КЖИ. Под словом «быстрого» следует понимать существенное увеличение производительности, причем без потери качества документации. Давайте перейдем от слов к делу и выясним, разобравшись шаг за шагом, благодаря чему такой эффект достигается.

Проработанные команды для создания армирования на планах и разрезах

Кнопки собраны в одну группу Схематичное армирование (рис. 1).

Рис. 1
Рис. 1

Эта опция, помимо отображения одиночных стержней, позволяет быстро отобразить фоновую арматуру, арматуру усиления, обрамления отверстий и т.д.

Характерный пример – арматура, размещаемая с указанием зоны распределения. Принцип построения таков: создаем одиночный стержень с помощью команды Линейный элемент, после чего предварительно настраиваем массив в отдельном окне (тип и диаметр арматуры, шаг, схему распределения и пр.). Как результат получаем условное обозначение и ассоциативную с массивом выноску. Количество стержней при этом высчитывается автоматически.

Окно настройки массива стержней показано на рис. 2, а результат соответствующей операции – на рис. 3.

Рис. 2
Рис. 2
Рис. 3
Рис. 3

Еще один пример – функционал для раскладки сварных сеток на плане, со схематичным отображением и в полном соответствии с ГОСТ 21.201-2011. Можно создавать сетки, задавая произвольные длину и ширину, или же выбирая их из перечня готовых изделий. Также возможны создание массива сеток из одиночной и раскладка по указанной площади.

Пример массива рулонных сеток с доборной сеткой в конце представлен на рис. 4.

Рис. 4
Рис. 4
Продуманные инструменты для быстрого создания арматурных деталей

Панель инструментов детального армирования выглядит так, как показано на рис. 5.

Рис. 5
Рис. 5

Все детали имеют собственное меню для предварительной настройки (рис. 6) и в автоматическом режиме размещаются на стержнях. При этом радиусы загиба также автоматически учитываются в соответствии с нормами.

Рис. 6
Рис. 6

Разберем существующие инструменты немного подробнее.

Хомуты представлены следующими формами:

  • стандартный хомут;
  • хомут с перепуском;
  • кольцевой хомут;
  • арматурная спираль.

Шпильки:

  • прямая;
  • косая.

Арматурный фиксатор («лягушка»).

Скоба.

Арматурный стержень (команда позволяет создать гнутый стержень любой другой формы в дополнение к вышеуказанным).

Крюк (отдельный инструмент для создания загибов арматурных стержней и их последующего редактирования).

Примеры выполнения хомутов показаны на иллюстрациях: вид сверху – на рис. 7, а вид сбоку – на рис. 8.

Рис. 7
Рис. 7
Рис. 8
Рис. 8

Примечание. Если построить хомут не так сложно с помощью обычных примитивов, то арматурную спираль – многократно сложнее. А в nanoCAD Конструкции PS это займет считанные секунды!

Пример выполнения арматурного фиксатора (вид спереди, сверху, сбоку) представлен на рис. 9.

Рис. 9
Рис. 9
Набор инструментов для проектирования сварных швов, арматурных изделий, закладных деталей, профилей металлопроката

Сварные швы представлены всеми возможными видами как в плане, так и на виде сбоку.

Панели предварительной настройки выглядят так, как показано на рис. 10.

Рис. 10
Рис. 10

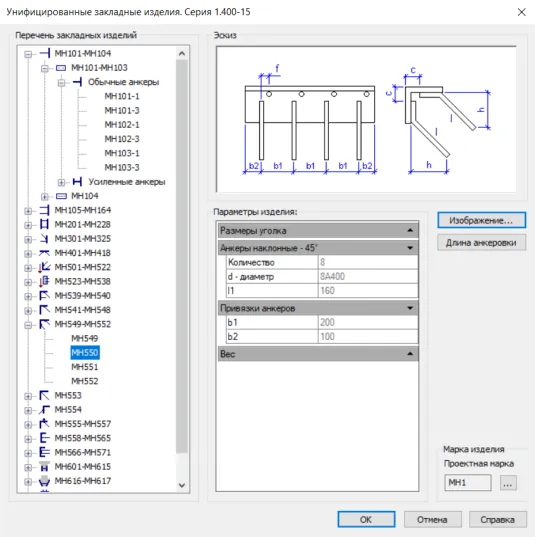

Пойдем дальше. В программу заложены закладные детали по серии 1.400-15 (рис. 11).

Рис. 11
Рис. 11

Любую закладную не по серии можно сформировать, используя команды из группы Детальное армирование, команду Резка металлопроката – и в дальнейшем учитывать в спецификации как единую сборку. Предусмотрены даже команды для создания раззенкованных отверстий, высаженных головок на концах стержня.

Арматурные изделия представлены плоскими каркасами, а также сварными сетками по ГОСТ. Отдельные окна настроек позволяют быстро разместить нужную деталь в проекте.

Окно выбора типа и настроек сварных сеток представлено на рис. 12, а окно выбора типа и настроек плоских каркасов – на рис. 13.

Рис. 12
Рис. 12
Рис. 13
Рис. 13

Примеры размещенных закладной по серии и сварной сетки можно увидеть соответственно на рис. 14 и 15.

Рис. 14
Рис. 14
Рис. 15
Рис. 15

Встроенная база металлопроката с готовыми профилями (двутавры, тавры, уголки, швеллеры, листы, трубы и гнутые профили) по устаревшим и актуальным ГОСТ и ТУ показана на рис. 16.

Рис. 16
Рис. 16
Автоматический учет норм при проектировании арматурных деталей

Этот функционал позволяет проверить процент армирования сечения, минимально допустимое расстояние в свету между стержнями, длину анкерного отгиба, защитный слой бетона, минимальную длину нахлестки арматурных сеток, а также подсчитать минимальный диаметр загиба конкретного стержня.

Окна проверки длины перепуска стержней и указания длины анкеровки стержня продемонстрированы на рис. 17 и 18.

Рис. 17, 18
Рис. 17, 18
Автогенерация различных спецификаций и ведомостей с оформлением, полностью соответствующим требованиям ГОСТ

На основе чертежей существует возможность практически двумя щелчками мыши сформировать спецификацию арматурных изделий (рис. 19), ведомости расхода стали (рис. 20), деталей (рис. 21), перемычек и ряд других документов.

Рис. 19
Рис. 19
Рис. 20
Рис. 20
Рис. 21
Рис. 21

Напоследок стоит упомянуть очень интересную (по сути, уникальную!) функцию под названием Цветовое кодирование, которой автору этих строк очень не хватало при работе в аналогичных программах. Функция представлена в двух вариантах:

  • по диаметру арматуры;
  • по включению в спецификации.

Первый вариант раскрашивает арматуру в определенные цвета, исходя из ее диаметра. Хороший инструмент для проверки правильности арматуры, заложенной в проект.

Второй вариант раскрашивает арматуру, если она должна учитываться в спецификации. Так как одна и та же арматурная деталь может присутствовать на разных видах, а в спецификацию должна попадать лишь один раз, эта опция подскажет цветом, какой стержень включается в спецификацию. На иллюстрациях показана схема армирования лестничной площадки с включенными режимами цветового кодирования. Кодирование по диаметрам представлено на рис. 22, а кодирование по включению в спецификации – на рис. 23.

Рис. 22
Рис. 22
Рис. 23
Рис. 23

Подведем итоги. В этой статье мы коснулись лишь наиболее значимого, на наш взгляд, функционала nanoCAD Конструкции PS, упрощающего выпуск документации. Полный функционал, конечно, намного шире.

Академия BIM рекомендует обратить на эту программу самое пристальное внимание. Впрочем, вы и сами увидели ее очевидные достоинства:

  • инструменты быстрого создания схематичного армирования и арматурных деталей;
  • инструменты проектирования сварных швов, арматурных изделий, закладных деталей, профилей металлопроката;
  • автоматический учет норм при проектировании арматурных деталей;
  • автогенерация различных спецификаций и ведомостей с оформлением, полностью соответствующим ГОСТ.
